Description

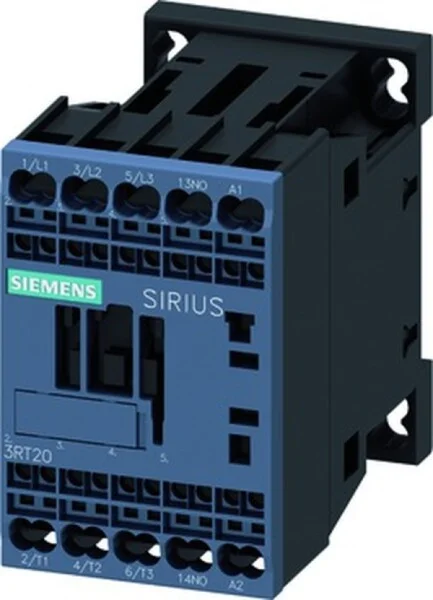

Das 3-polige Leistungsschütz der SIRIUS Baureihe ist für das Schalten von Motoren mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V nach AC-3 ausgelegt. Es verfügt über drei Schließer als Hauptkontakte und einen integrierten Hilfsschalter als Schließer. Die Ansteuerung erfolgt über eine Bemessungssteuerspeisespannung von 230 V AC bei 50 Hz oder 60 Hz. Dank der Federzuganschlusstechnik im Hauptstromkreis ist eine schnelle, wartungsfreie und rüttelsichere Verdrahtung gewährleistet. Das Schütz überzeugt durch seine kompakte Bauweise in der Baugröße S00 bei gleichzeitig hoher Kontaktzuverlässigkeit. Als Teil des SIRIUS Systembaukastens lässt es sich optimal mit anderen Geräten im Verbraucherabzweig kombinieren. Die frontseitigen Anschlüsse erleichtern die Installation. Das Gerät ist klimafest, verfügt über weltweite Zulassungen wie IEC und UL/CSA und ist IE3/IE4ready, was den Einsatz in energieeffizienten Antrieben ermöglicht.
Technische Details:
| Name | Wert |
|---|---|
| Hersteller Artikelnummer | 3RT2016-2AP01 |
| Type | 3RT2016-2AP01 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 8,5 A |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Spannungsart zur Betätigung | AC |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 4 kW |
| Bemessungsbetriebsleistung NEMA | 3,68 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Geeignet für Reiheneinbau | ja |
| Anschlussart Hauptstromkreis | Federzuganschluss |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 V |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A |
