Description

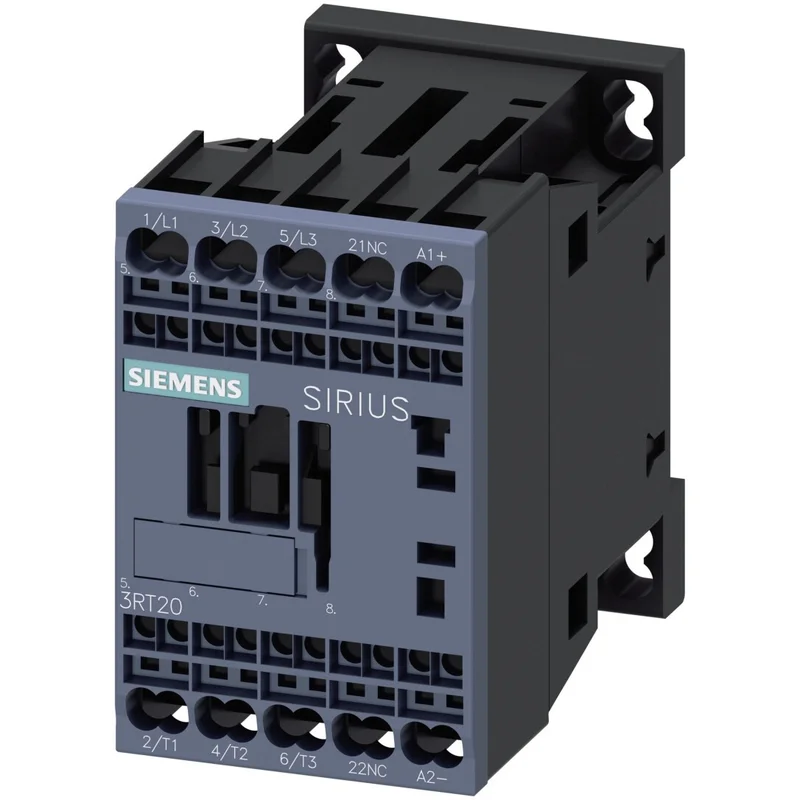

Das 3-polige Leistungsschütz der Baugröße S00 ist für das Schalten von Motoren ausgelegt und bietet eine Bemessungsbetriebsleistung von 7,5 kW bei 400 V nach AC-3. Der Bemessungsstrom beträgt 16 A. Die Ansteuerung erfolgt über eine Wechselspannung von 230 V bei 50 Hz oder 60 Hz. Das Gerät verfügt über drei Hauptkontakte als Schließer sowie einen integrierten Hilfskontakt als Öffner, was die Komplexität des Aufbaus reduziert. Der Hauptstromkreis wird über frontseitige Schraubanschlüsse angeschlossen, die eine einfache und übersichtliche Verdrahtung ermöglichen. Durch seine kompakte Bauweise und hohe Kontaktzuverlässigkeit eignet es sich für vielfältige Kombinationen mit anderen Komponenten im Verbraucherabzweig. Das Schütz ist klimafest, verfügt über weltweite Zulassungen nach IEC und UL/CSA und ist IE3/IE4-ready. Ein umfangreiches, einheitliches Zubehörsortiment sowie passende Verbindungsbausteine und Funktionsmodule können den Verdrahtungsaufwand erheblich reduzieren.
Technische Details:
| Name | Wert |
|---|---|
| Hersteller Artikelnummer | 3RT2018-1AP02 |
| Type | 3RT2018-1AP02 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 16 A |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 kW |
| Geeignet für Reiheneinbau | ja |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | AC |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 5,5 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 11,5 A |
| Bemessungsbetriebsleistung NEMA | 7,35 kW |
