Description

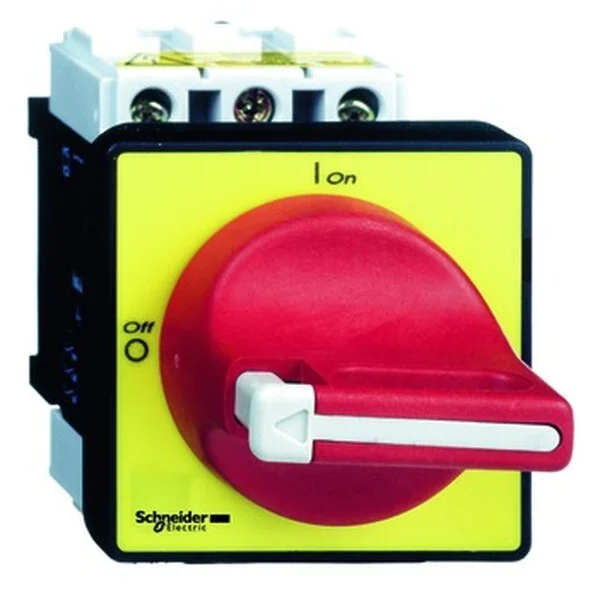

Not-Aus/Hauptschalter, 3P, 690V. Baugroesse_A 20 A, Befestigung DM 22,5 mm, Frontschild 60 x 60 mm. Komplettgerät, 3-polig, IP 65, mit Drehantrieb. Für Befestigung in der Schaltschranktür. Roter Griff, abschließbar mit 3 Vorhängeschlössern DM 4 mm bis DM 8 mm (Lieferung Ohne Vorhängeschlösser). Schalterstellung O I, Frontschild gelb.
Technische Details:
| Name | Wert |
|---|---|
| Produktlinie(n) | TeSys Mini-Vario, VARIO |
| Hersteller Artikelnummer | VCD01 |
| Type | VCD01 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Bemessungsdauerstrom Iu | 20 A |
| Schutzart (IP), frontseitig | IP65 |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Motorantrieb integriert | nein |
| Verriegelbar | ja |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Bedingter Bemessungskurzschlussstrom Iq | 10 Kilo-Ampere |
| Polzahl | 3 |
| Geeignet für Verteilereinbau | nein |
| Geeignet für Frontbefestigung Zentral | ja |
| Geeignet für Frontbefestigung 4-Loch | nein |
| Ausführung als Sicherheitsschalter | nein |
| Ausführung als Hauptschalter | ja |
| Ausführung des Betätigungselements | kurzer Drehgriff |
| Ausführung als Wartungs-/Reparaturschalter | nein |
| Geeignet für Zwischenbau | nein |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Motorantrieb optional | nein |
| Spannungsauslöser optional | nein |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 5,5 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 0,3 Kilo-Ampere |
| Anzahl der Schalter | 1 |
| Bemessungsdauerstrom bei AC-23, 400 V | 11 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Ausführung als Wendeschalter | nein |
| Bemessungsbetriebsspannung | 690 bis 690 V |
| Farbe des Betätigungselements | rot |
| Bemessungsdauerstrom bei AC-21, 400 V | 20 A |
| Mit vormontierter Verkabelung | nein |
| Höhe | 74 mm |
| Tiefe | 121 mm |
| Breite | 60 mm |
| Geeignet für Bodenmontage | nein |
