Kermi B20-R M Badheizkörper 1502 x 740 mm, gebogen, weiß

Description

Kermi B20-R M Badheizkörper 1502 x 740 mm, gebogen, weiß

Anschlüsse: 2 x G1 / 2 “Innengewinde , unten Mitte

Entlüftung: G 1/2 ” – oben links

Betriebsdruck 10 bar max.

Prüfdruck: 13 bar

Betriebsbedingungen: Heißwasser bis 110 ° C, der Möglichkeit, zusätzliche elektrische Heizung

Abmessungen:

Bauhöhe (BH): 1502 mm

Baulänge (BL): 740 mm

Bautiefe (BT): 65 mm

Übermaß Mittelanschluss (B): 38 mm

Anschlussabstand(NA1): 700 mm

Anschlussabstand(NA2): 50 mm

Montageabstand an den unteren Rand der Anschlussgewinde (H): 1432 mm

Niederblockrohre (H1): 476 mm

Block Rohr (H2): 324 mm

Block Rohr (H3):248 mm

Block Rohre (H4): 134 mm

Entfernung Befestigungslöcher (L): 540 mm

Wassergehalt: 8,7 l

Exponent Heizkörper: 1,2340 n

Wärmeleistung:

E-Set:800 W

75/65-20°C: 983 W

70/55-20°C: 797 W

55/45-20°C: 520 W

70/55-24°C: 704 W

55/45-24°C: 434 W

Bauart: gebogen

Farben: weiß RAL 9016

Der Abstand der Unterkante des Heizkörpers am Boden min. 150 mm.

Dieser Abstand, nach optischen Kriterien sollten die Bedingungen in den Raum passen.

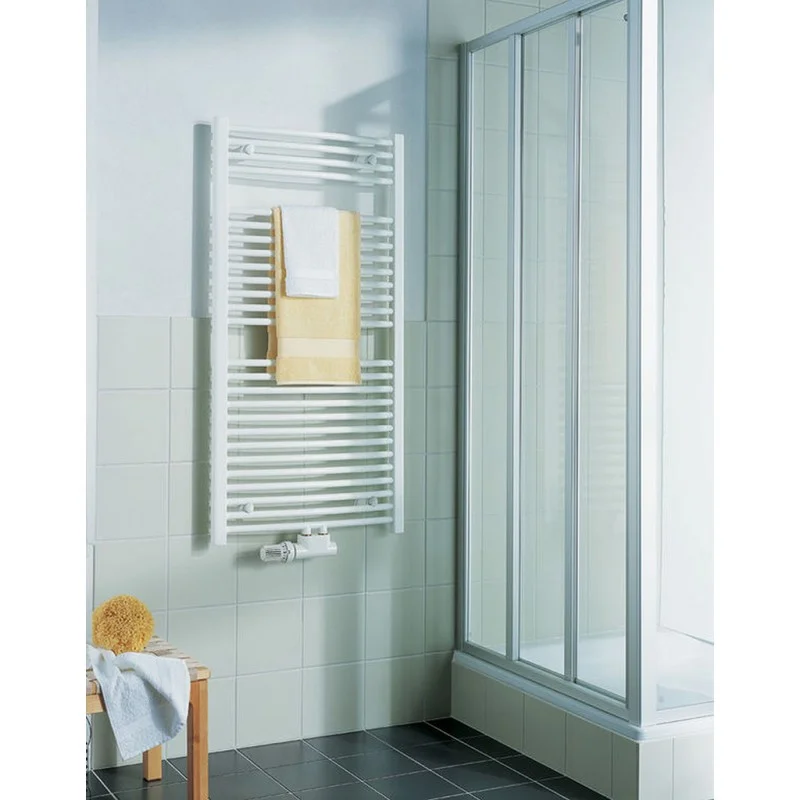

Illustration foto

Die Bilder können vom original Produkt/Artikel abweichen.
