HEIMEIER Thermostat-Ventilunterteil 1/2″ flachdichtend 2276-02.000

Description

Die HEIMEIER Thermostat-Ventilunterteile mit besonders

geringem Widerstand werden z. B. in Zweirohr-

Niedertemperaturheizungen mit kleiner Temperaturspreizung,

Schwerkraftanlagen und konventionellen Einrohr-

Heizungsanlagen eingesetzt.

Die Ventilunterteile können entspr. EnEV bzw. DIN V 4701-10

von z. B. 1 K bis 2 K Regeldifferenz ausgelegt werden und

ermöglichen dabei ein breites Durchflussspektrum.

Ein in Zweirohr-Heizungsanlagen zusätzlich erforderlicher

hydraulischer Abgleich kann mit entsprechenden

Rücklaufverschraubungen, z. B. HEIMEIER Regulux,

vorgenommen werden.

Anwendungsbereich:

– Heizungs- und Kühlanlagen.

Funktionen:

– Regeln

– Absperren

Dimensionen: DN 15-1/2″

Nenndruck: PN 10

Temperatur:

– Max. Betriebstemperatur: 120 °C, mit Bauschutzkappe oder

Stellantrieb 100 °C.

– Min. Betriebstemperatur: –10 °C.

Werkstoffe:

– Ventilgehäuse: korrosionsbeständiger Rotguss

– O-Ringe: EPDM

– Ventilteller: EPDM

– Druckfeder: Edelstahl

– Thermostat-Oberteil: Messing

– Das komplette Thermostat-Oberteil kann mit dem Heimeier-

Montagegerät ohne Entleeren der Anlage ausgewechselt werden (DN

10, DN 15).

– Spindel: Niro-Stahlspindel mit doppelter O-Ring-Abdichtung. Der

äußere O-Ring ist unter Druck auswechselbar.

Oberflächenbehandlung:

– Ventilgehäuse und Anschlussverschraubung vernickelt.

Kennzeichnung:

– THE, Ländercode, Durchflussrichtungspfeil, DN und KEYMARK-

Kennzeichnung.

– II+-Kennzeichnung bei DN 10 Axial und Winkeleck.

Bauschutzkappe blau:

Stopfbuchse blau: DN 10, DN 15 Eck und Durchgang, DN 15

Durchgang flachdichtend, Durchgang mit Bogenverschraubung und

DN 15 Axial.

Rohranschluss:

Das Gehäuse mit Innengewinde ist ausgelegt für den Anschluss an

Gewinderohr oder, in Verbindung mit Klemmverschraubungen, an

Kupfer- Präzisionsstahl- oder Verbundrohr (nur DN 15).

Anschluss für Thermostat-Köpfe und Stellantriebe:HEIMEIER M30x1,5

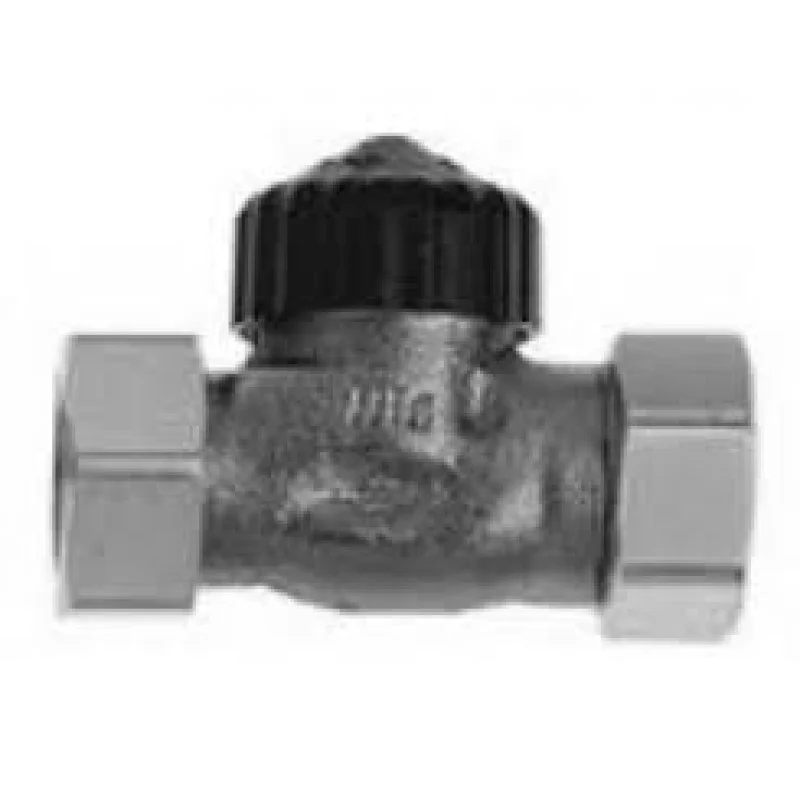

Die Abbildung kann vom Original abweichen.
