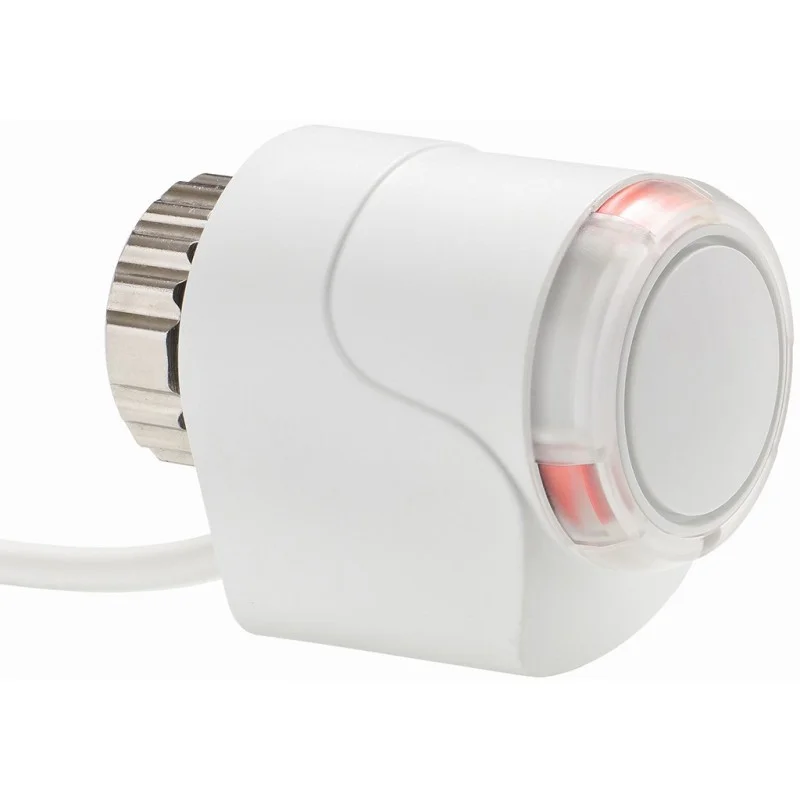

HEIMEIER EMO T 230V AC, 1m, (NO) Thermischer Stellantrieb 1837-00.500

Description

Der EMO T Stellantrieb wird zusammen mit den TBV-C und TA-

COMPACT-P Kompaktregelventilen oder Thermostat-

Ventilunterteilen verwendet und bietet eine verlässliche Zweipunkt-

Regelung und eine hohe Schutzklasse. Eine lange Lebensdauer wird

durch die einzigartige Konstruktion gewährleistet, während die

rundum sichtbare Stellungsanzeige die Funktionskontrolle

erleichtert. Die hohe Stellkraft verstärkt die Zuverlässigkeit des

Antriebs.

Anwendungsbereich:

– Zur Regelung von Systemen die Zweipunkt-Regelung oder Puls

Weiten Modulation (PWM) verwenden.

Spannungsversorgung:

– 24 VAC/VDC +25% / -20%

– 230 VAC ±15%

– Frequenz 50-60 Hz

Leistungsaufnahme:

24 V:

– Start ? 6 W (VA)

– Während des Betriebs ? 2 W (VA)

– Einschaltstrom ? 250 mA, 60s

230 V:

– Start ? 58 W (VA)

– Während des Betriebs ? 2,5 W (VA)

– Einschaltstrom ? 250 mA, 1s

Stellzeit: ~ 4 Minuten bei kaltem Antrieb.

Stellkraft: 125 N

Hub:

– 4,7 mm; Ventilposition sichtbar durch Stellungsanzeige.

Temperatur:

– Max. Umgebungstemperatur: 50 °C

– Min. Umgebungstemperatur: -5 °C

– Max. Mediumtemperatur: 120 °C

– Lagertemperatur: -25 °C bis +70 °C

Schutzart:

– IP 54 bei allen Einbaulagen.

Schutzklasse:

– II, EN 60730

Zertifizierung:

– CE, EN 60730-2-14

Kabel:

– Länge: 0,8 m, 2 m oder 5 m. 10 m Kabellänge auf Anfrage.

– Anschlusskabel: 2 x 0,75 mm2.

– Das Kabel ist auf 100 mm Länge abgemantelt und jede Ader ist auf 8

mm Länge abisoliert.

– Halogenfrei als Option, Brandschutzklasse B2ca – s1a, d1, a1

gemäß EN 50575.

– Gewinde für Ventilanschluss: M30x1,5, Rändelmutter.

Gehäuse:

– Schlagfester PC/ABS, weiß RAL 9016.
